散裝伸縮頭適用于電力、建材、化工等行業,把干粉狀物料裝入車船中??膳c庫下給料設備聯鎖運用,實現自動化控制,裝車效率高,針對國內外同類產品使用中所發現的問題,我公司
銘將機械干灰散裝機規格齊全,生產的汽車散裝機、水泥散裝機、熟料散裝機、干灰散裝機、粉煤灰散裝機、庫底庫側散裝機,裝車效率高,運行穩定,得到用戶的廣泛贊譽及肯定。
本設備引進歐洲先進技術,設計合理,結構緊湊,能耗低,噪音小,可與庫底,庫側卸料裝置聯鎖運行,設備最大裝灰量可達 150-300T/H。設備采用自動料位控制系統,料車裝滿即自動停止放料,從而實現裝卸過程自動化,裝車效率高、粉塵污染少。
本設備廣泛適用于建材(水泥、石粉、干粉砂漿、粉煤灰)、電力、化工、煤炭、鋁業等行業,是散裝粉狀或顆粒狀物料裝車、裝船的理想設備。

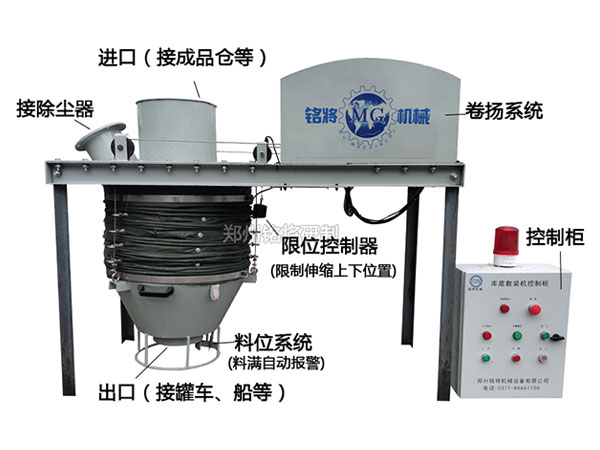

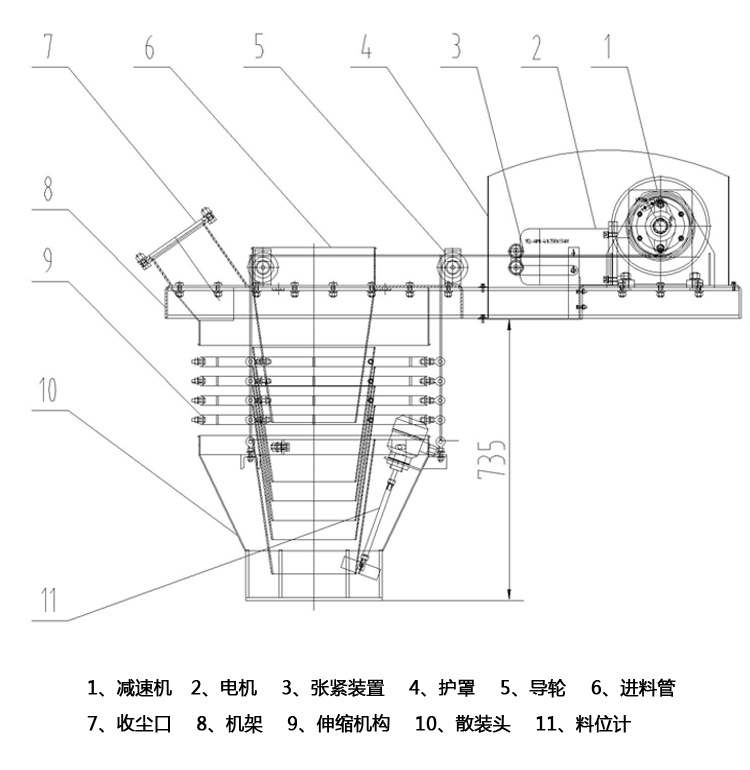

高效無塵散裝機主要由手(氣)動蝶閥、卷揚主機、散裝頭、料位系統、單機除塵器(客戶自備)及控制裝置等部分組成。
當運輸工具進入裝料位置后,操作電控系統控制開關,散裝機伸縮頭下降伸長,當散裝頭錐面與汽車入灰口上部密合時,升降機停止下降,此時打開氣動卸料閥門,及除塵風機,進入行卸料作業階段。當物料裝滿,料位計發出提示警報信號,操作員發出控制信號,關閉氣動卸料閥門,關閉除塵風機,提升升降機伸縮頭。當提升機伸縮頭上升到預定上限位置后,
上限位控制單元發出信號,升降機停止,全部裝卸過程完成。
1.控制系統

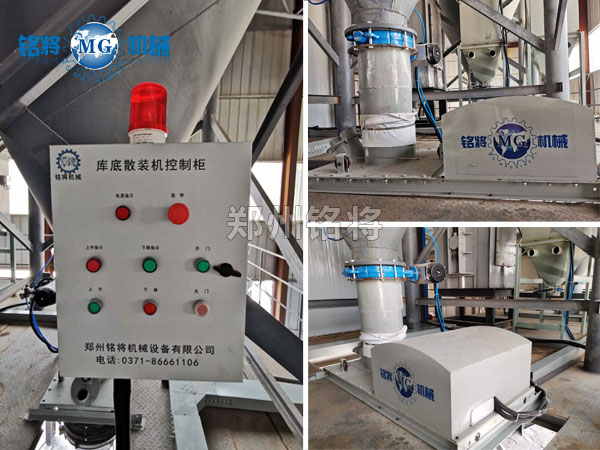

控制系統是散裝機的心臟,負責控制散裝機整個卸料過程。它由控制拒、接近開關以及料位計、支架、電線等元件組成。散裝頭下降至下限位位置,通過控制系統打開給料閥門,散裝機開始裝料;當物料料位達到滿載位置后,料位計關聯指示燈報警提示,此時可通過控制系統關閉給料閥門,卸料完成。卸料完成后,打開卷揚電機,提升散裝頭;同時限位控制器控制散裝頭的上升位置,當散裝頭接近預定位置時,關閉卷揚電機,從而完成物料的裝卸。
2.可伸縮散裝頭

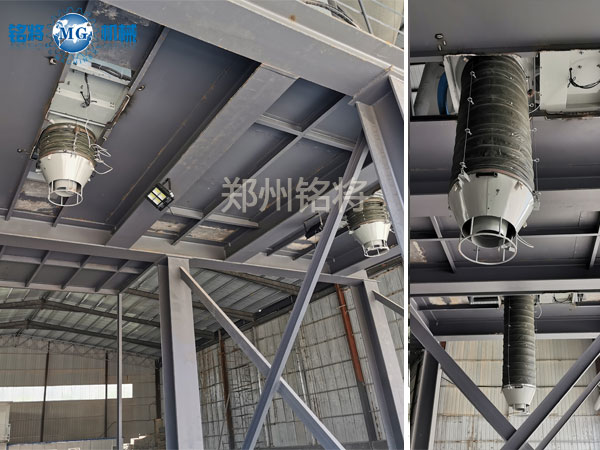

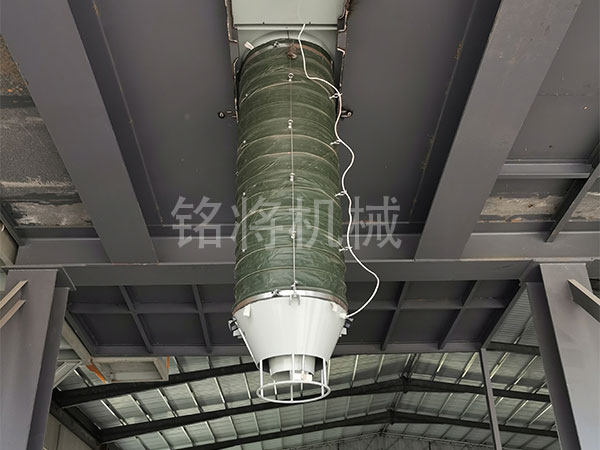

干灰散裝機伸縮頭內襯采用鋼短節伸縮,對位靈活方便、準確,伸縮頭的結構保證在卸料過程中不產生變形,無堵灰現象,耐磨損,外套采用船用薄形帆布,透氣耐用,不易老化和損壞。散裝頭提升9平穩,采用3繩提升結構,鋼絲繩具有防跑偏功能。伸縮頭的伸縮行程2000mm(可根據實際需要訂制)。
3.卷揚裝置
卷揚裝置由電動機、減速機、限位控制器、接近開關、鋼絲繩等組成,用于靈活高效控制散裝頭伸縮行程。
4.脈沖除塵器(可選)
散裝機可選配一臺DMC型電子脈沖除塵器,由抽塵風機、噴吹系統、箱體和濾袋組成。箱體設有吸塵口,把從散裝機吸來的含塵氣體經濾袋后得到凈化,凈化后的氣體經由抽塵風機出風口排空,滯阻在濾袋外壁的灰塵經由噴吹系統循環處理以后被清除。從而實現現場無塵作業。
型號 |
MG-SZJ200 |
MG-SZJ300 |
裝車能力( t/h ) |
100-200 |
200-300 |
下料管直徑( mm ) |
Ф200 |
Ф300 |
吸塵管直徑( mm ) |
Ф 600 |
Ф 600 |
散裝頭行程( mm ) |
0-2000 |
0-3500 |
散裝頭升降速度( m/min ) |
11 |
11 |
散裝頭升降電機功率( kw ) |
0. 75 |
1.1 |
除塵風機流量(m3/h) | >1600 | >2000 |
風壓 | 3500 | 3500 |
風機功率 | 1.5 | 2.2 |
控制方式 |
手動 / 自動 |
手動 / 自動 |
